ブレーカーの種類とは？アンペア・漏電・配線用遮断器の違いを解説

分電盤の扉を開けると、大きさや形の異なるレバーが並んでいます。どれも電気を遮断する装置ですが、住宅全体を管理するもの、漏電を検知するもの、部屋ごとの回路を守るものでは役割が異なります。

ブレーカーの種類が分からないままレバーを操作すると、停電した範囲や異常の原因を見誤ることがあります。配置や名称は住宅、メーカー、電気の供給方式によって異なるため、見た目だけで決めつけないことも大切です。焦げ臭いにおい、発熱、煙、火花がある場合は、確認を続けず使用を中止してください。

この記事では、ブレーカーと分電盤の関係、アンペアブレーカー・漏電ブレーカー・配線用遮断器の違い、作動する状況、安全な見分け方を解説します。

ブレーカーとは？分電盤との違い

ブレーカーと分電盤は混同されやすい設備ですが、同じものではありません。役割の違いを理解すると、停電したときに確認すべき場所を整理しやすくなります。

電気回路を異常から守る安全装置

ブレーカーとは、電気の使いすぎや漏電、短絡などの異常が生じた際に、回路への通電を自動的に遮断する安全装置です。配線の異常発熱や感電、電気火災の危険を抑える役割があります。

通常は内部の接点を通って電気が流れています。設定された電流を超えた場合や、正常ではない電気の流れを検知した場合に接点が開き、保護対象への通電を止めます。

ただし、すべてのブレーカーが同じ異常を検知するわけではありません。作動したブレーカーの種類は、異常が住宅全体に関係するのか、特定の回路に限られるのかを考える手掛かりになります。

分電盤は電気を各回路へ分ける設備

分電盤は、住宅へ届いた電気を受け取り、照明、コンセント、キッチン、エアコンなどの回路へ分配する設備です。その箱の中に、用途の異なる複数のブレーカーが収められています。

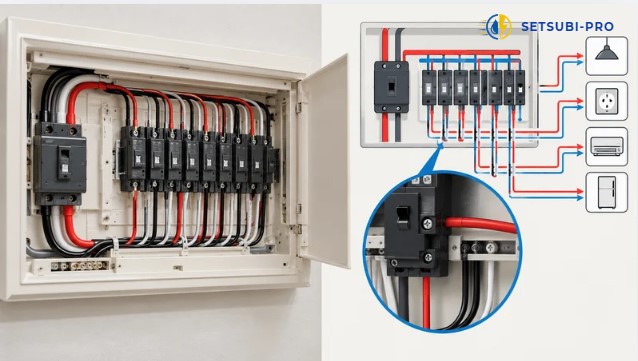

電気の流れは、次の順序で考えると分かりやすくなります。

• 電力会社から住宅へ電気が供給される
• 分電盤で複数の回路に分けられる
• 各回路から照明やコンセントへ送られる
• 異常時は対応するブレーカーが通電を止める

築年数の経った住宅では、ラベルが読みにくい、現在の使用状況と回路表示が合っていない、外装が変色していることもあります。破損や劣化が気になる場合は、古い分電盤で注意したい危険性と交換の目安も確認してください。

家庭で使われる主なブレーカーの種類

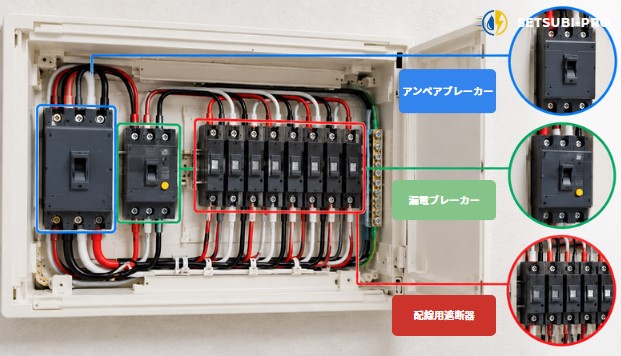

家庭用分電盤で確認される主なブレーカーの種類は、アンペアブレーカー、漏電ブレーカー、配線用遮断器の3つです。それぞれ保護する範囲と作動条件が異なります。

一般的な違いは、次のように整理できます。

• アンペアブレーカー： 住宅全体の契約電流を管理
• 漏電ブレーカー： 漏電の可能性を検知して広い範囲を遮断
• 配線用遮断器： 部屋や設備ごとの回路を過電流や短絡から保護

実際には複数の機能を備えた機器もあり、独立したアンペアブレーカーがない住宅もあります。名称、型式、定格表示を合わせて確認することが重要です。

アンペアブレーカー

アンペアブレーカーは、電力会社との契約で定められた電流を超えないよう、住宅全体の使用量を管理する装置です。消費電力の大きい家電を複数同時に使い、契約範囲を超えると作動します。

アンペアブレーカーが電気を遮断すると、通常は一部の部屋だけではなく家全体が停電します。機器表面にアンペア数が表示されていたり、電力会社によって色分けされていたりする場合があります。

ただし、色や設置位置はすべての住宅に共通する基準ではありません。スマートメーターが契約電流を管理する住宅では、分電盤内に独立したアンペアブレーカーが設置されていないこともあります。

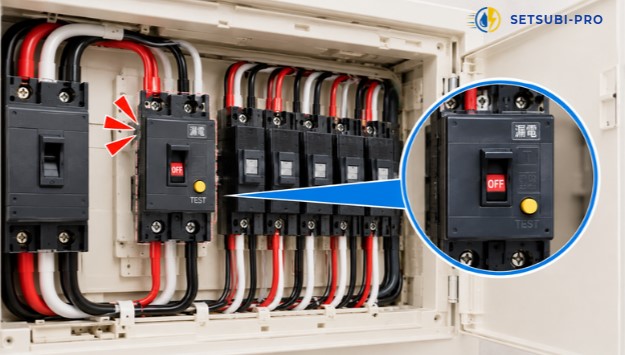

漏電ブレーカー

漏電ブレーカーは、本来の経路から電流が漏れている可能性を検知し、通電を遮断する装置です。電気機器の故障、配線の劣化、水分や湿気などによる感電・火災の危険を抑えます。

機器表面に「漏電」「漏電遮断器」「ELB」などの表示があり、動作確認用のテストボタンが付いていることがあります。テストボタンを使用する場合は、分電盤や機器の取扱説明書に従ってください。

漏電ブレーカーには過電流を保護する機能が組み合わされている場合もあります。そのため、作動したという事実だけで原因を漏電に限定することはできません。漏電ブレーカーが落ちたときの安全な確認手順に沿って、停電範囲や使用していた機器を整理する必要があります。

配線用遮断器・安全ブレーカー

配線用遮断器は、部屋、コンセント、照明、エアコンなどへつながる個別回路を、過電流や短絡から保護する装置です。家庭では安全ブレーカー、分岐ブレーカー、子ブレーカーと呼ばれることもあります。

分電盤内では小型のレバーが複数並び、周辺に「台所」「浴室」「照明」「エアコン」などの回路名が記載されているのが一般的です。作動した場合は、対応する部屋や設備だけが使えなくなることがあります。

配線用遮断器は広い意味で配線を保護する機器を指しますが、家庭用分電盤では個別の分岐回路を管理するブレーカーとして扱われます。名称の使われ方はメーカーや設備によって異なるため、回路ラベルも一緒に確認しましょう。

ブレーカーの種類ごとに異なる作動条件

停電した範囲と作動したブレーカーを確認すると、異常の種類をある程度絞り込めます。ただし、同じ停電範囲でも原因が異なる場合があるため、断定はできません。

住宅全体の使用量が契約範囲を超えた場合

電子レンジ、ドライヤー、電気暖房などを同時に使い、住宅全体の使用電流が契約範囲を超えると、アンペアブレーカーやスマートメーターの相当機能が作動します。

家全体が停電していても、分電盤のブレーカーが作動していない場合は、地域停電の可能性があります。周辺住宅や共用部の状況を確認し、利用地域の電力会社が提供する停電情報も参考にしてください。

特定の家電を使うたびに遮断される場合は、単なる使用量の超過とは限りません。家電や回路の異常も考えられるため、何を使用したときに起きたか記録しておくと原因の切り分けに役立ちます。

漏電の可能性を検知した場合

電気機器や配線の絶縁状態が悪くなり、正常な経路以外へ電流が流れると、漏電ブレーカーが作動します。水がかかった機器や屋外設備、長年使用している配線などが関係する場合もあります。

漏電は壁内や機器内部など、目視できない場所でも発生します。分電盤のカバーを外して配線を調べたり、濡れた機器に触れたりすると感電する危険があります。

漏電ブレーカーが何度も作動する場合や、水濡れ後に停電した場合は、レバーを繰り返し戻さないでください。 原因が残った状態で通電すると、感電や発熱につながるおそれがあります。

個別回路で過負荷や短絡が起きた場合

一つの回路に接続された機器を同時に使いすぎると、その回路を管理する安全ブレーカーが作動します。この場合、家全体ではなく特定の部屋やコンセントだけが停電するのが一般的です。

一方、家電の故障やコードの損傷、配線同士が接触する短絡でも、安全ブレーカーは作動します。負荷を減らしてもすぐ落ちる場合は、電気の使いすぎだけが原因とは限りません。

個別回路が落ちた際の確認順序は、安全ブレーカーが作動したときの確認手順で解説しています。異常のある機器を何度も接続して試すことは避けましょう。

ブレーカーを安全に見分ける方法と相談の目安

ブレーカーの種類は、分電盤の外から読める表示を使って確認します。内部部品や配線に触れる必要はありません。

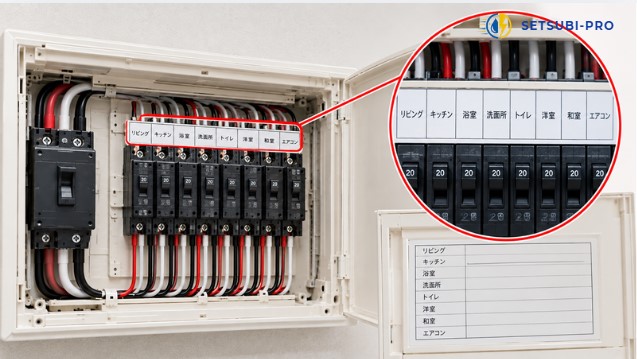

表示と回路名を外側から確認する

種類を見分けるときは、レバーの位置や色よりも、機器表面の名称とラベルを優先します。安全に確認できる項目は次のとおりです。

• 名称表示： アンペア、漏電、ELB、配線用遮断器など
• 定格表示： アンペア数、型式、メーカー名
• テストボタン： 漏電ブレーカーを判断する手掛かり
• 回路ラベル： 台所、照明、エアコンなどの保護範囲
• 停電範囲： 家全体、複数回路、特定の部屋
• 使用状況： 作動直前に使用していた家電

分電盤全体と表示が読める写真を撮り、停電した場所や使用機器も記録しておくと、管理会社や業者へ状況を伝えやすくなります。撮影のためにカバーを外したり、内部へ手を入れたりしてはいけません。

賃貸住宅では、入居者の判断で分電盤やブレーカーを交換せず、管理会社へ連絡してください。設備の所有者と修理手配の窓口を確認する必要があります。

操作をやめて業者へ相談したいケース

表示の確認や停電範囲の記録は自分でもできますが、内部点検、ブレーカー交換、配線工事は専門的な作業です。次の範囲を目安に判断してください。

自分で確認しやすいケース	業者へ相談したいケース
名称・定格表示	繰り返す遮断
停電範囲	漏電ブレーカー作動
使用機器の記録	焦げ・変色
分電盤の外観撮影	発熱・異音
管理会社への連絡	煙・火花

特に危険な状態では、原因を確かめようとせず安全を優先します。次のような操作は行わないでください。

• 分電盤のカバーを外す
• 内部の配線や金属部分に触れる
• レバーをオンの位置へ固定する
• 作動したブレーカーを何度も戻す
• ブレーカーを自分で交換する
• 水や洗剤で分電盤を掃除する

焦げ臭いにおい、異常な熱、煙、火花、ジジジという音がある場合は、直ちに使用を中止し、分電盤へ近づきすぎないでください。 ブレーカーが何度も作動する場合も、繰り返し落ちる原因と確認ポイントを参考に、無理な再通電を避ける必要があります。

アンペアブレーカー、漏電ブレーカー、配線用遮断器では、管理する範囲と検知する異常が異なります。位置や外観だけで判断せず、名称、定格表示、テストボタン、回路ラベルを確認することが大切です。
